Guía Maestra: Diseño y Fabricación de Cajas Pestaña y Ranura (Tab & Slot)

Bienvenido al estándar de la elegancia en el diseño paramétrico para corte láser. Nuestro Generador de Cajas Tab & Slot (Pestaña y Ranura) te permite construir contenedores con un acabado visualmente limpio, reduciendo al mínimo las uniones mecánicas expuestas. A diferencia de las cajas dentadas tradicionales, este método inserta pequeñas pestañas directamente en ranuras cortadas en las caras planas del material.

Dominar este tipo de ensamble es fundamental si tu objetivo es fabricar productos de gama alta, como estuches premium, organizadores de acrílico transparente, carcasas para electrónica o exhibidores para puntos de venta. El aspecto minimalista del Tab & Slot eleva el valor percibido de tus productos instantáneamente.

Batalla de Ensambles: Tab & Slot vs. Finger Joint

Es crucial entender cuándo usar cada técnica para optimizar tanto la estética como la resistencia de tus proyectos:

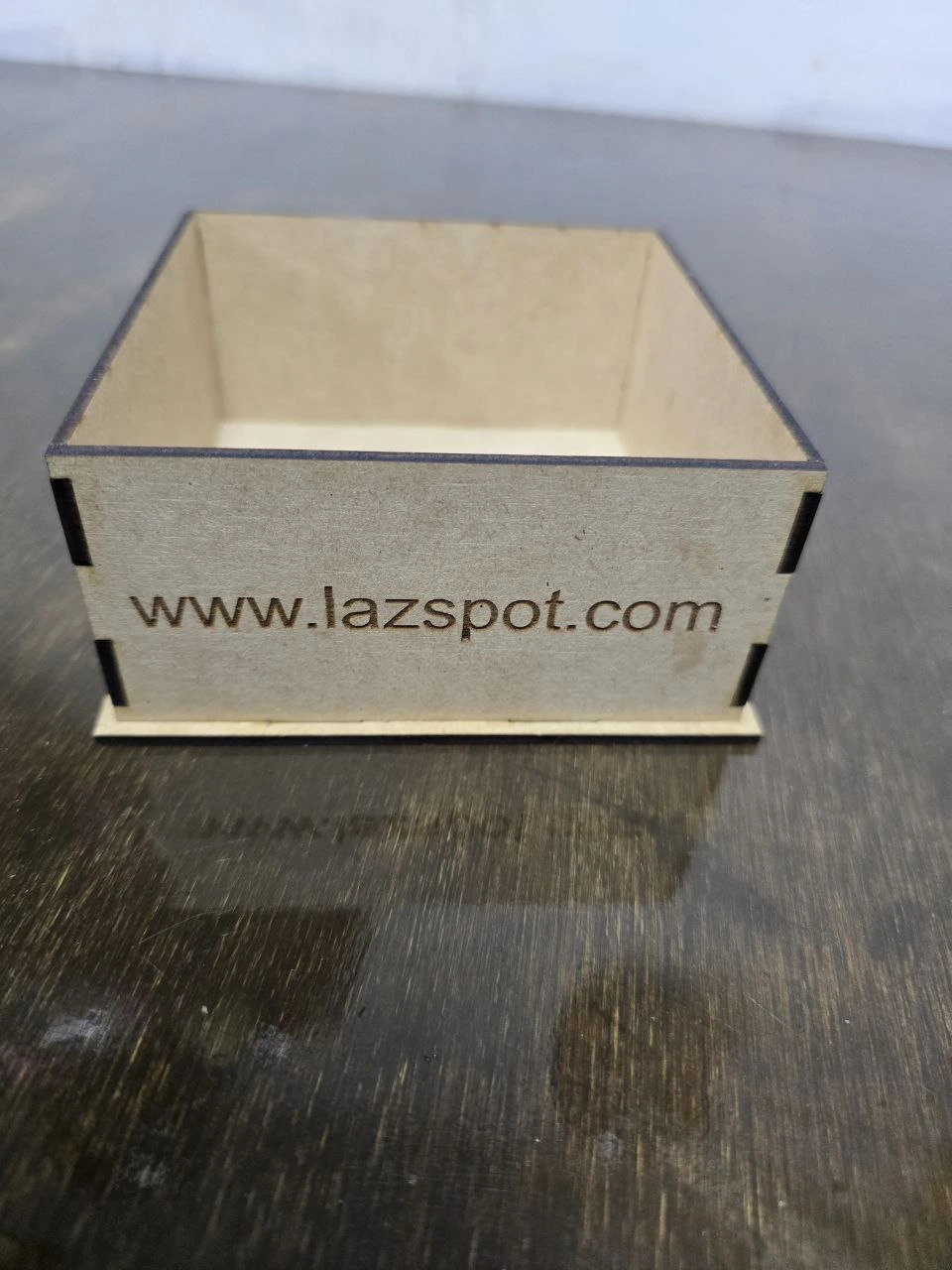

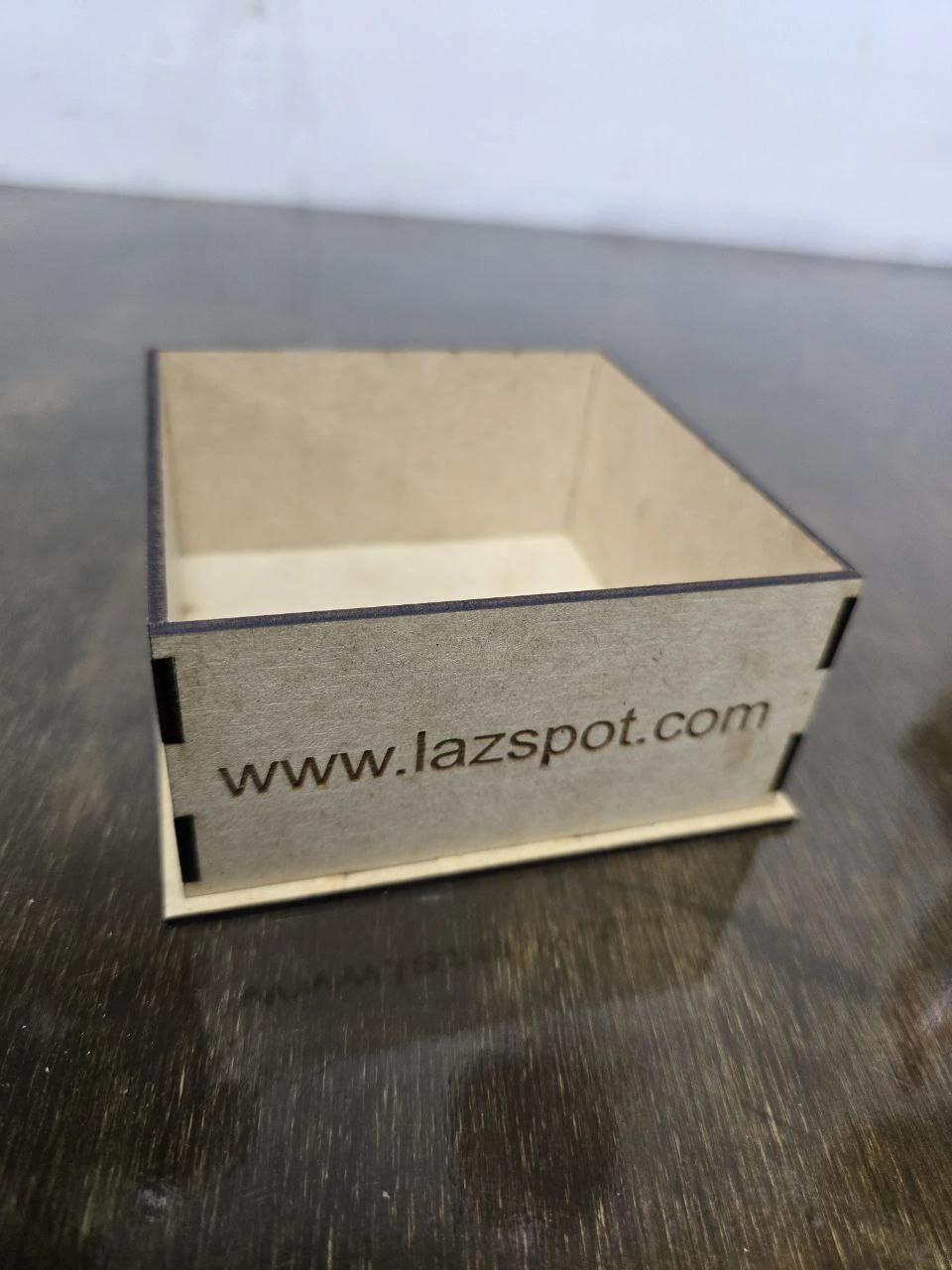

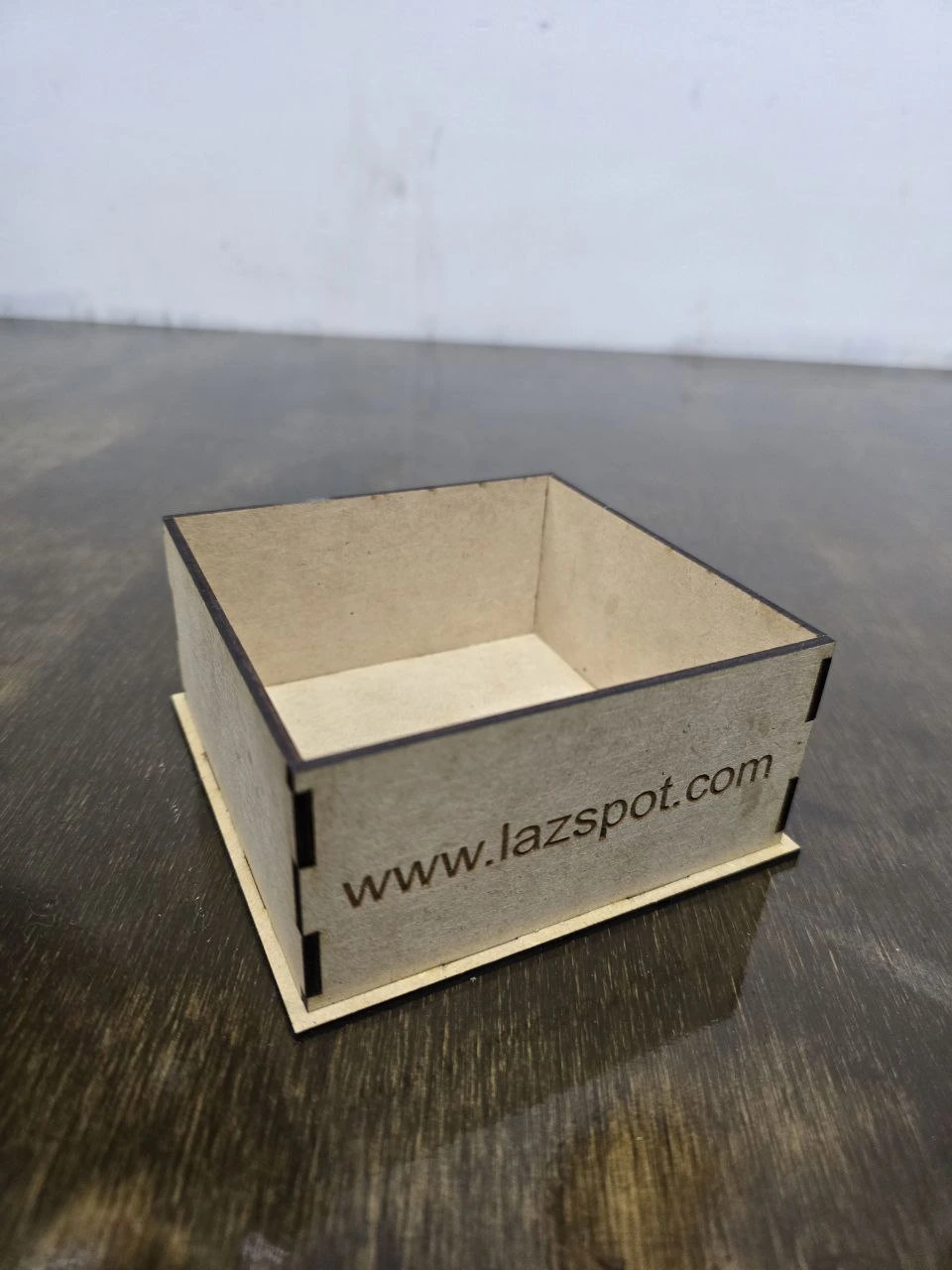

• Estética y Bordes Quemados: El láser deja un característico borde oscuro (carbonizado). En un ensamble Finger Joint, ves este borde oscuro a lo largo de toda la esquina de la caja. En el Tab & Slot, las esquinas pueden ser completamente lisas, ya que las uniones se trasladan hacia el interior de la cara plana, dejando solo pequeños rectángulos oscuros visibles.
• Resistencia Mecánica: El Finger Joint gana en resistencia bruta porque multiplica la superficie de contacto para el pegamento. Sin embargo, el Tab & Slot ofrece una excelente resistencia a la fuerza de cizalladura (shear force) y es más que suficiente para el 90% de los proyectos de empaque y decoración.
• Velocidad de Corte: Cortar ranuras internas (slots) requiere que el cabezal del láser perfore el material más veces. Esto hace que el Tab & Slot sea ligeramente más lento de cortar que un perfil continuo dentado, pero el resultado visual compensa con creces este tiempo extra.

Parámetros Avanzados: Personaliza tu Diseño

Nuestra herramienta no solo hace cajas simples, sino que te permite mezclar estilos y adaptar la caja a tus necesidades exactas:

• Medidas Internas vs Externas: Vital para cajas a medida. Si marcas "Usar medidas internas", el generador asegurará que el volumen de aire dentro de la caja mida exactamente lo que ingresaste. Si no lo marcas, las dimensiones ingresadas serán el tamaño exterior total (footprint) de la caja sobre la mesa.
• Laterales con Dientes (Modo Híbrido): Esta es una función "Pro". Si la activas, las paredes laterales se unirán entre sí usando dientes (Finger Joint) para máxima resistencia, pero se unirán a la base y a la tapa usando Pestaña y Ranura (Tab & Slot). ¡Obtienes lo mejor de ambos mundos!
• Margen Borde (Edge Margin): Define la distancia desde la esquina de la caja hasta donde comienza la primera ranura. Un margen más grande empuja las pestañas hacia el centro, creando un diseño más limpio, pero si es demasiado grande, las esquinas de tu caja podrían quedar débiles y abrirse.
• Ventana en Tapa y Margen: Ideal para crear cajas de exhibición (display boxes). Genera un marco superior donde puedes pegar una lámina de acrílico transparente por debajo, permitiendo ver el producto en el interior manteniendo la caja cerrada.

La Física del Kerf en Agujeros Internos

El Kerf es la cantidad de material que el rayo láser quema y evapora al hacer un corte (el ancho de la línea de corte). En un ensamble Tab & Slot, el Kerf actúa de manera dual y debes entenderlo para lograr un ajuste a presión ("click fit"):

• En la Pestaña (Tab - Contorno Exterior): El láser quema por fuera de la línea. Esto hace que la pestaña física resultante sea más pequeña que tu diseño digital.
• En la Ranura (Slot - Contorno Interior): El láser quema por dentro de la línea. Esto hace que el agujero físico resultante sea más grande que tu diseño digital.
• El Efecto Doble: Si no compensas el Kerf, tienes una pestaña más pequeña entrando en un agujero más grande. La caja quedará horriblemente floja. Nuestro generador soluciona esto aplicando automáticamente tu valor de Kerf: agranda la pestaña digitalmente y encoge la ranura digitalmente para que, tras el quemado, ambas piezas coincidan perfectamente.

Flujo de Trabajo y Técnicas de Ensamblaje

Una vez que tienes tu SVG perfectamente generado, el proceso de corte y pegado requiere técnicas específicas para mantener esa anhelada "limpieza visual".

1. Software (LightBurn/RDWorks): Orden de capas obligatorio. Asegúrate de configurar tu software para que corte siempre las ranuras internas primero (suelen agruparse en una capa de color diferente) y los contornos exteriores al final. Si cortas el contorno primero, la pieza se soltará, se moverá ligeramente por el aire del compresor y las ranuras internas quedarán chuecas.
2. Pegamento por Capilaridad (Acrílico): Si haces esta caja en acrílico, arma la caja completamente en seco (aprovechando la fricción de un buen Kerf). Luego, usa una jeringa con aguja ultra fina para aplicar un cemento solvente (como Weld-On 3 o 4) en la junta externa de la pestaña. El líquido fluirá hacia adentro por capilaridad, soldando la pieza sin manchar las caras.
3. Cianoacrilato y Madera: Para MDF, evita el pegamento blanco espeso (PVA) en estas cajas, ya que tiende a "escupirse" hacia afuera al insertar la pestaña a presión, arruinando la estética. Usa pegamento instantáneo (Cianoacrilato / Super Glue) de viscosidad media aplicado solo en el borde interior de la ranura justo antes de ensamblar.
