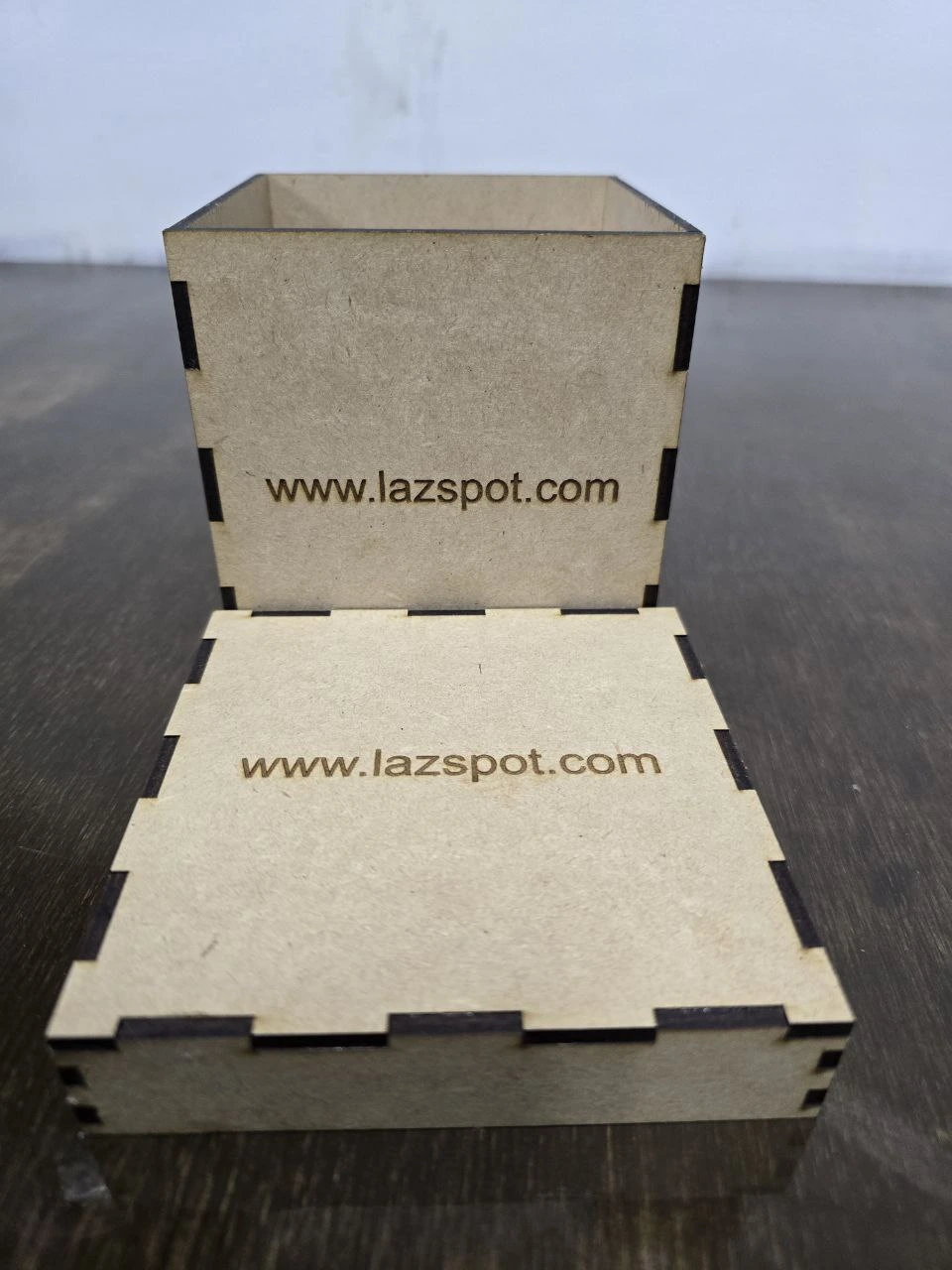

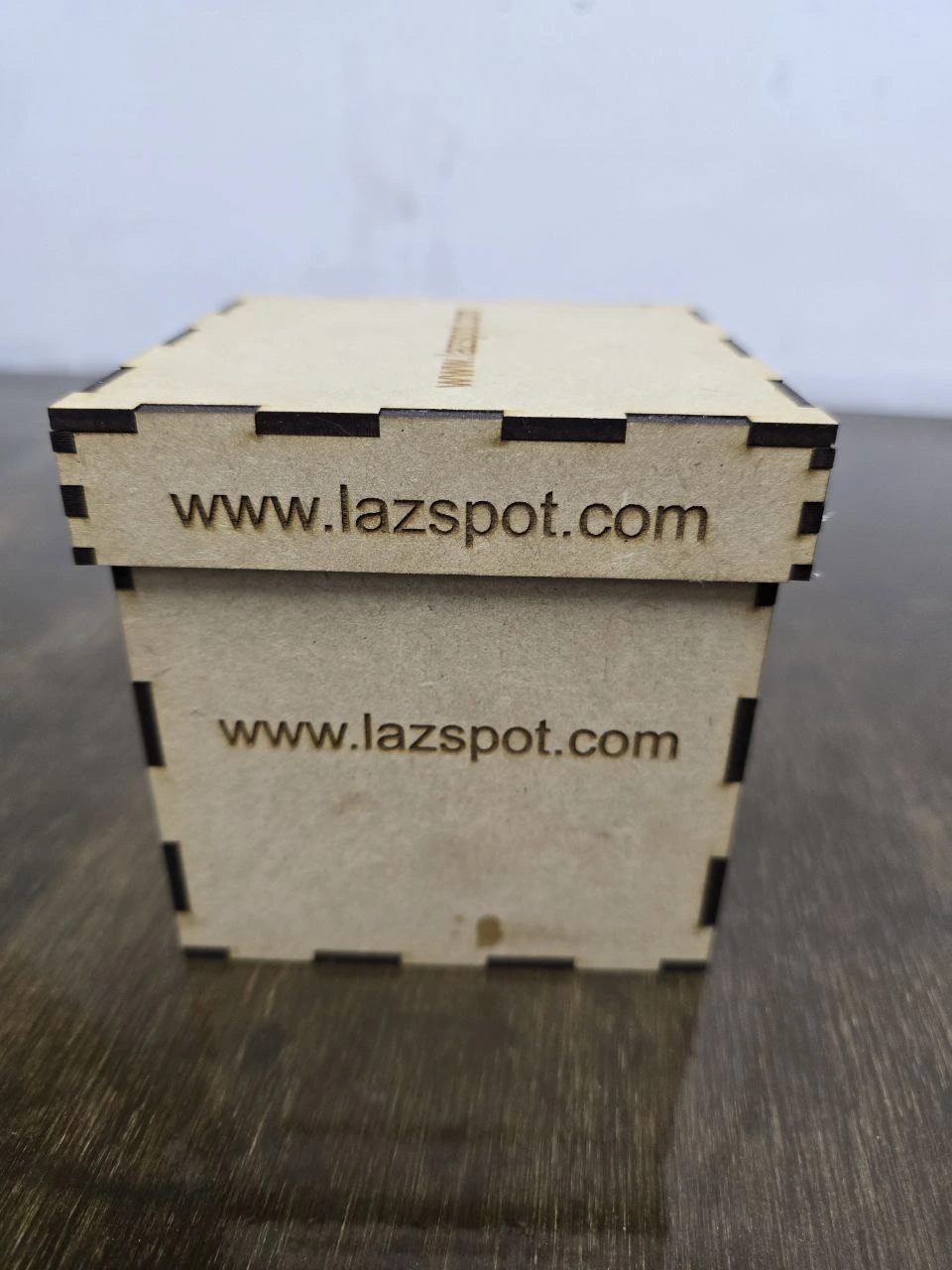

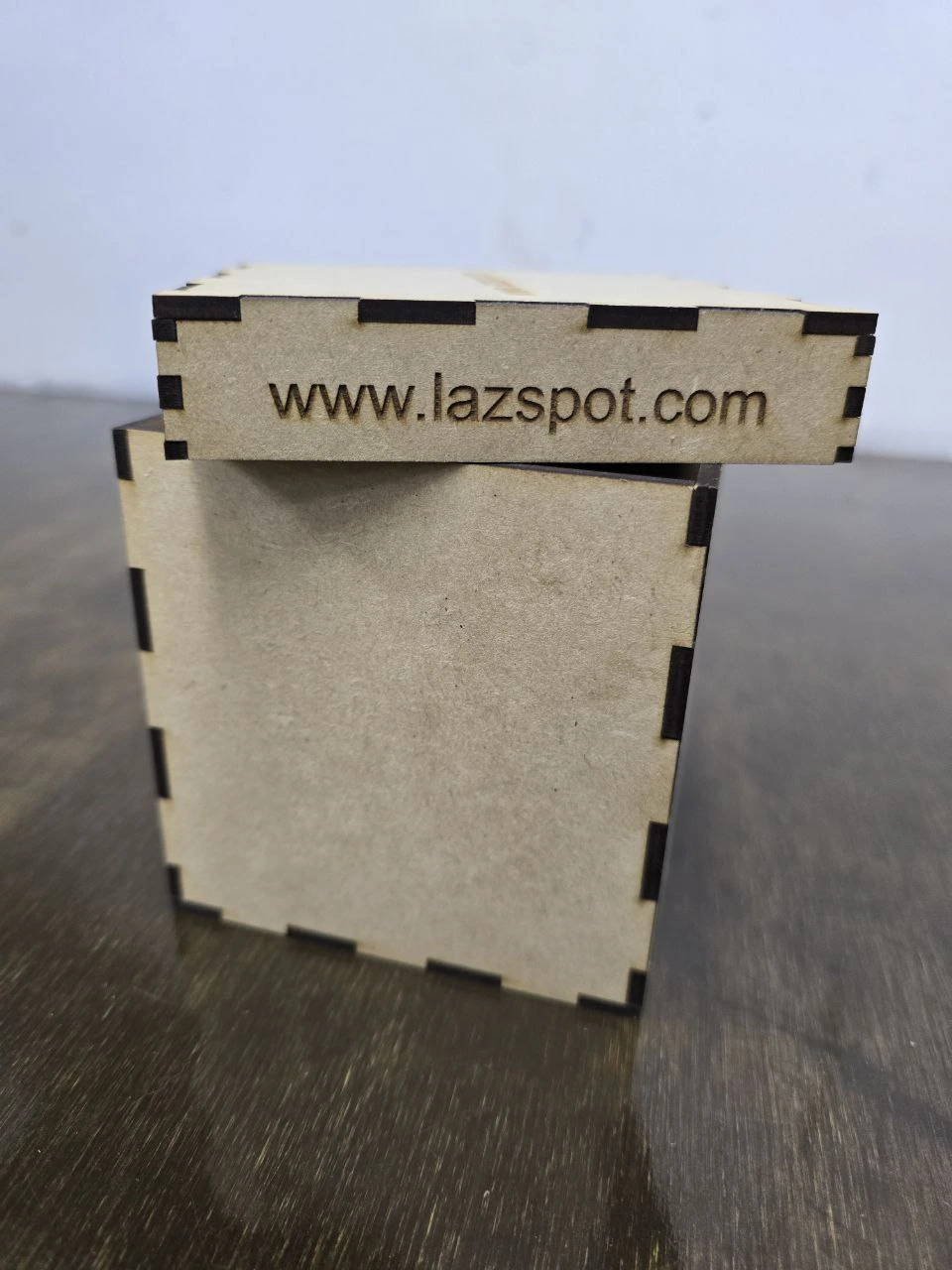

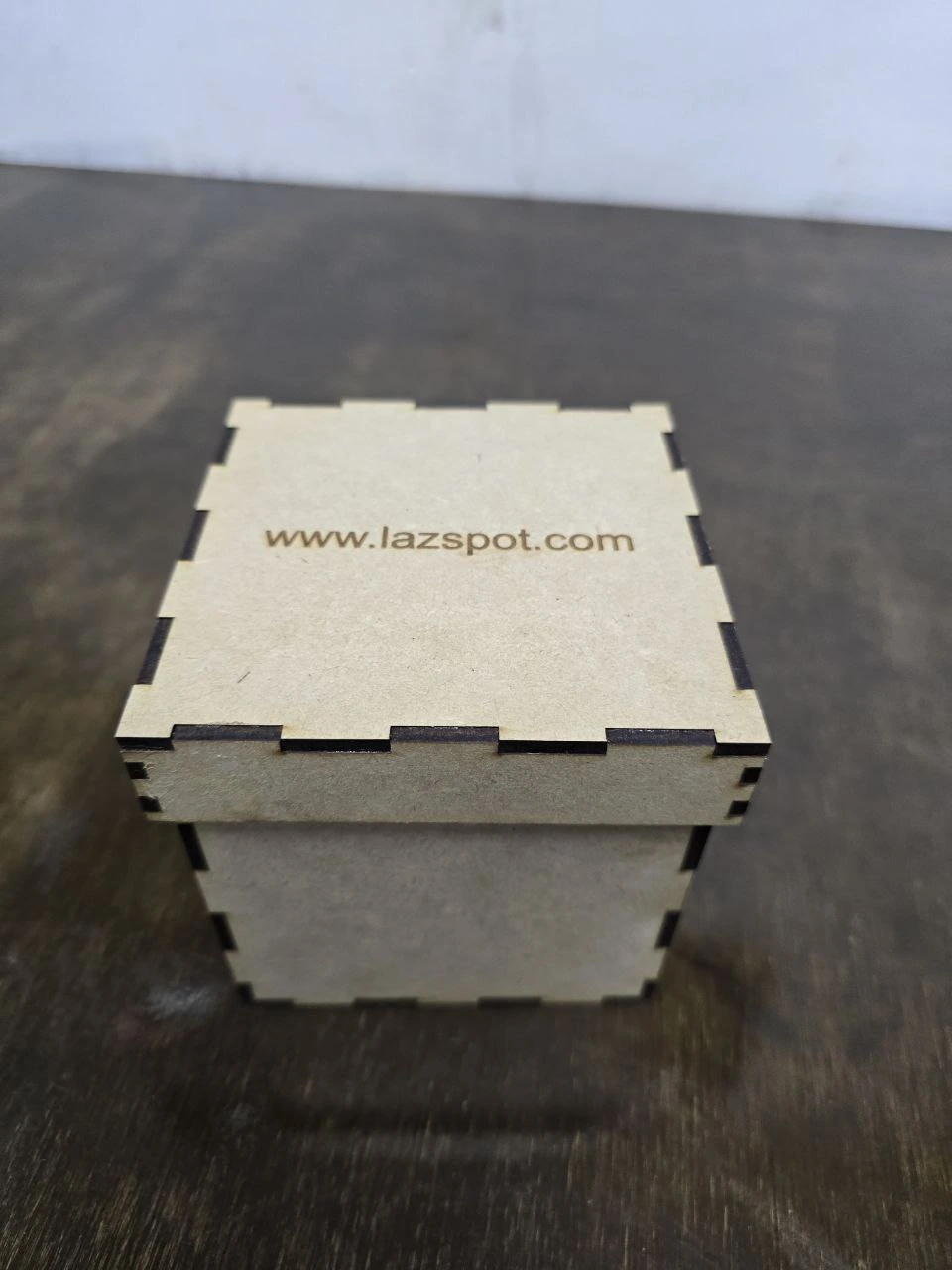

Galería de Ejemplos
Guía Completa: Generador de Cajas con Tapa para Corte Láser
Este Generador de Cajas con Tapa calcula automáticamente los vectores necesarios para crear contenedores cerrados con uniones Finger Joint (unión dentada). Diseñar una caja con tapa requiere precisión milimétrica para que el cierre sea funcional y estético, siendo ideal para empaques de productos, regalos, organizadores o prototipos en MDF, triplay y acrílico.
¿Qué es una unión Finger Joint y por qué usarla?
La unión Finger Joint, o ensamble dentado, es la técnica más popular en el corte láser para crear estructuras en 3D a partir de láminas planas (2D). Al entrelazar los "dientes" de las paredes de la caja, se multiplica la superficie de contacto, creando una estructura extremadamente rígida que, si se ajusta correctamente con el láser, encaja a la perfección.
Aplicaciones Populares para estas Cajas
- Empaque de Productos: Crea un empaque premium para productos artesanales, jabones, joyería o velas.
- Juegos de Mesa y Cartas: Diseña cajas a medida para guardar cartas con fundas (sleeves), tokens o tableros pequeños.
- Proyectos de Electrónica: Usa el generador para hacer la carcasa de un Arduino o Raspberry Pi. Selecciona "Medidas internas" para asegurar que la placa encaje perfectamente.
- Cajas de Té y Organizadores: Corta divisores internos por separado y usa esta caja como la estructura exterior resistente.
Entendiendo los Parámetros de Diseño
- Medidas Internas vs Externas: ¿Necesitas guardar un objeto de tamaño específico? Marca la casilla "Usar medidas internas". El generador sumará automáticamente el grosor del material para garantizar que el interior tenga exactamente las dimensiones que necesitas.
- Compensación de Kerf: El kerf es el grosor del rayo láser (el material que se evapora al cortar). Un valor típico para láseres de CO2 o Diodo es de 0.1mm a 0.15mm. Introducir tu kerf exacto asegura que las uniones dentadas ensamblen a presión.
- Tamaño de Diente (Tooth Size): Controla la estética y resistencia de la caja. Dientes pequeños (ej. 5mm) lucen elegantes en cajas pequeñas pero el láser tarda más en cortarlos. Dientes grandes (ej. 15mm-20mm) aportan mayor resistencia estructural en cajas grandes y se cortan más rápido.
Claves para un Ajuste Perfecto de la Tapa
- Espesor Real (Caliper): ¡Crítico para el encaje! Un panel de MDF de "3mm" suele medir 2.8mm o 3.2mm. Mídelo con un calibrador vernier e introduce el valor exacto para que la tapa no quede suelta ni demasiado apretada.
- Holgura de Tapa (Clearance): Define qué tan apretada cierra la caja sobre la base.
- 👉 0.1mm - 0.2mm: Cierre a presión (por fricción). Ideal si no quieres que la tapa se caiga al voltear la caja.
- 👉 0.3mm - 0.5mm: Cierre suave. Perfecto para cajas de uso frecuente donde la tapa debe retirarse sin esfuerzo.
Preguntas Frecuentes (FAQ)
Aunque un Kerf bien configurado permite que la caja se sostenga por fricción (cierre "click"), siempre es recomendable usar pegamento para madera (PVA) en las uniones. Esto asegura que la caja no se desarme con el uso continuo o si sufre una caída.
Si los dientes de la caja quedan carbonizados y manchan los dedos, probablemente estás cortando muy lento con demasiada potencia, o tu tamaño de diente es demasiado pequeño. Aumentar el tamaño del diente reduce el tiempo que el láser pasa frenando en las esquinas, disminuyendo las marcas de quemado.
Sí, el generador funciona perfectamente para acrílico. Sin embargo, ten mucho cuidado con el valor de Kerf y la Holgura. El acrílico es rígido y frágil; si el Kerf es muy agresivo e intentas forzar el ensamble con un martillo de goma, el acrílico se agrietará. Siempre haz una prueba de corte pequeña primero.
Flujo de trabajo recomendado
- Configura las dimensiones de la base y la altura de la tapa según tu proyecto.
- Mide tu material con un calibrador y ajusta el espesor y el kerf.
- Descarga el plano de corte en formato SVG (100% gratuito y compatible con software como LightBurn, RDWorks o Adobe Illustrator).
- Corta primero solo la base y una pared lateral para realizar una pequeña "prueba de corte" y validar que los dientes encajan, antes de gastar material en la caja completa.
